Pemirsa zodized, mungkin bagi para pekerja dilaboratorium khususnya yang baru bekerja ada sedikit pertanyaan dengan perbedaan kedua jenis tungku untuk penetapan kadar abu dan tungku untuk penetapan kadar volatille. Sekilah penampakannya sangatlah sama.
Tapi sebelumnya kita singgung dulu apa itu kadar abu dan apa itu volatile.
Kadar abu, Seperti yang pernah saya ulas dalam awal - awal penulisan blog ini bahwa batubara sebenarnya tidaklah memiliki abu, malainkan mengandung zat - zat anorganik yang jika dibakar akan meninggalkan residu berupa padatan yang biasa disebut ash. (Arbi Yakub)
Nah sekarang prinsip untuk mendapatkan sisa dari pembakaran itu adalah dengan cara batubara yang kita analisa harus dibakar dengan sempurna dan teliti tanpa ada yang hilang sedikitpun sehingga minyisakan abu sisa pembakaran.
Volatile, begitupun untuk volatile pernah saya singgung sebelumnya , volatile adalah gugus hidrokarbon dengan rantai alifatik atau rantai lurus dan akan menguap jika dipanaskan pada suhu 900 oC tanpa udara bebas.
Prinsip pengerjaan untuk mendapatkannya adalah dengan memanaskan pada suhu 900 oC tanpa udara menggunakan sebuah tungku pada waktu yang tertentu.
Nah sekarang balik lagi ke tunggkunya. Apa perbedaan dari kedua tungku tersebut yang penampakan luarnya seolah sama.
Pertama
Tungku Penetapan kadar abu, Karena prinsipnya ingin mendapatkan sisa zat anorganik yang tidak terbakar maka tungku harus di setting agar ada aliran udara yang masuk dalam contoh batubara yang sedang di analisa, tetapi tidak boleh ada sample yang menghilang atau terbang tertiup oleh aliran udara tersebut. Jika ada yang tertiup dan terbuang maka hasil analisa bisa salah.
Perhatika gambar - gambar dan keterangan berikut ini.
Tungku Kadar Abu
Tungku kadar Volatile Matter
Kedua
Untuk mendukung prinsip dari penetapan kadar abu maka sebuah tempat untuk menyimpan batubaranyapun saat dilakukan pembakaran di buat khusus. Luas pemukaanya cukup lebar supaya pembakaran sempurna.
berikut gambarnya.
Selanjutnya untuk mendukung prinsip pengerjaan dari penetapan kadar Volatile maka dibuatkan tempat khusus juga untuk pembakaran samplenya, yaitu berupa cawan yang luas pemukaanya kecil tapi tinngi. Tujuannya supaya tidak terjadi pembakaran pada Carbonnya melainkan hanya menguapnya zat hidrokarbon alipatik saja.
Berikut Gambarannya.
Jadi itulah perbedaan tungku dan sekaligus perbedaan peralatan penetapan kadar abu dan penetapan kadar volatile matter.
Semoga bermanfaat.
 |

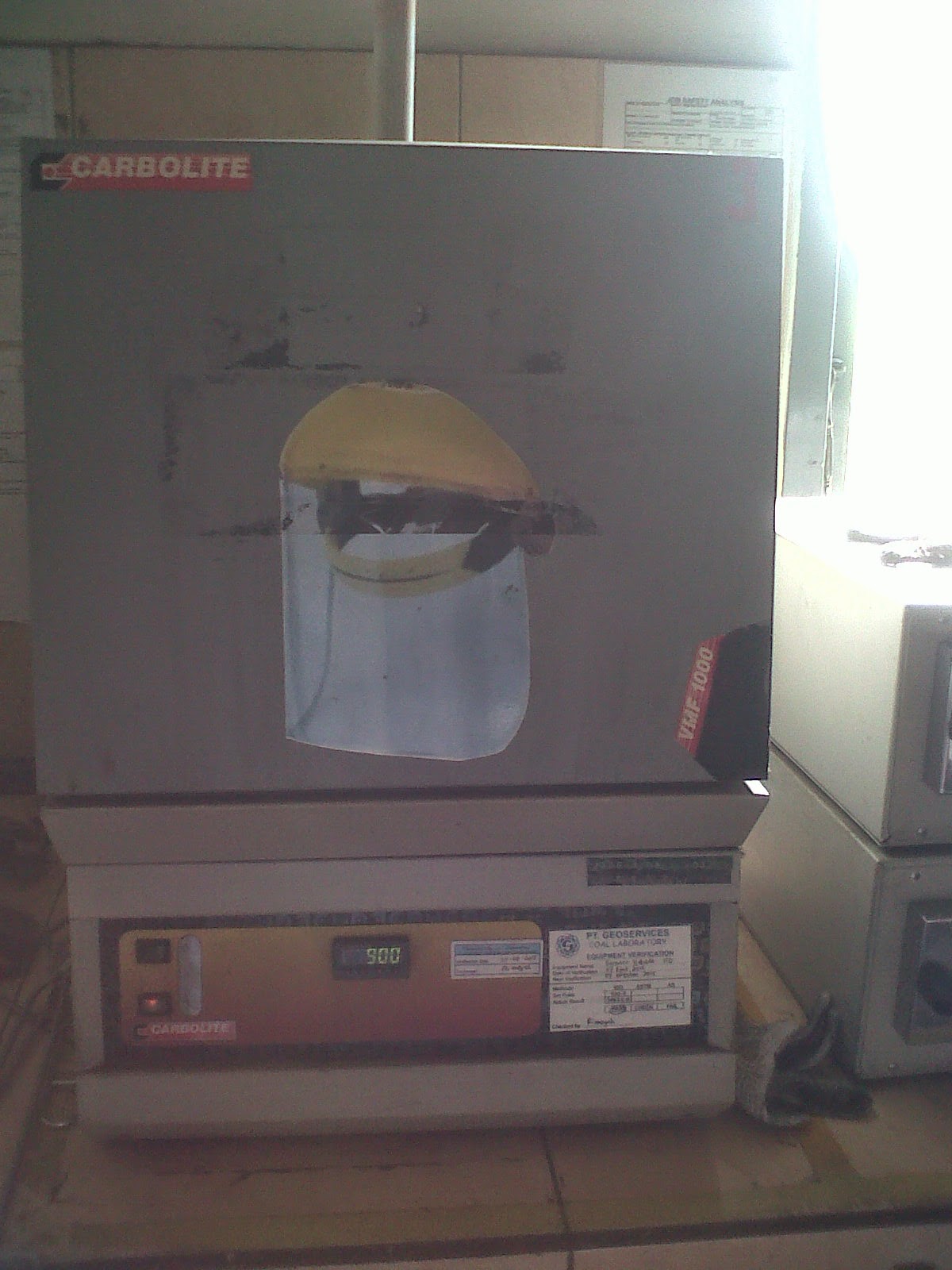

| Tungku Penetapan kadar Vollatile |
 |
| Tungku Penetapan kada Ash |
Tapi sebelumnya kita singgung dulu apa itu kadar abu dan apa itu volatile.
Kadar abu, Seperti yang pernah saya ulas dalam awal - awal penulisan blog ini bahwa batubara sebenarnya tidaklah memiliki abu, malainkan mengandung zat - zat anorganik yang jika dibakar akan meninggalkan residu berupa padatan yang biasa disebut ash. (Arbi Yakub)
Nah sekarang prinsip untuk mendapatkan sisa dari pembakaran itu adalah dengan cara batubara yang kita analisa harus dibakar dengan sempurna dan teliti tanpa ada yang hilang sedikitpun sehingga minyisakan abu sisa pembakaran.
Volatile, begitupun untuk volatile pernah saya singgung sebelumnya , volatile adalah gugus hidrokarbon dengan rantai alifatik atau rantai lurus dan akan menguap jika dipanaskan pada suhu 900 oC tanpa udara bebas.
Prinsip pengerjaan untuk mendapatkannya adalah dengan memanaskan pada suhu 900 oC tanpa udara menggunakan sebuah tungku pada waktu yang tertentu.
Nah sekarang balik lagi ke tunggkunya. Apa perbedaan dari kedua tungku tersebut yang penampakan luarnya seolah sama.
Pertama
Tungku Penetapan kadar abu, Karena prinsipnya ingin mendapatkan sisa zat anorganik yang tidak terbakar maka tungku harus di setting agar ada aliran udara yang masuk dalam contoh batubara yang sedang di analisa, tetapi tidak boleh ada sample yang menghilang atau terbang tertiup oleh aliran udara tersebut. Jika ada yang tertiup dan terbuang maka hasil analisa bisa salah.
Perhatika gambar - gambar dan keterangan berikut ini.
Tungku Kadar Abu
Pada Tungku penetapan kadar abu ada dua buah lubang untuk aliran udara.
Lubang pertama ada di bagian belakang, berpungsi untuk udara keluar, udara hasil pembakaran.
Lubang pertama ada di atas pintu Tungku, Pungsinya untuk masuknya udara yang kaya oksigen dari luar tungku.
Tungku kadar Volatile Matter
Untuk mendukung Prinsip pengerjaan yang harus bebas udara. Maka tungku ini harus sesedikit mungkin lubang udara, tapi tidak mungkin jika tidak ada lubang udara karena tungku bisa meledak.
Untuk itu pada tungku Volatille hanya memiliki 1 lubang udara yang berpungsi untuk pengeluaran sisa pembakaran pada bagian belakang tungku.
 |
| Bagian depan tidak ada lubang udara |
 |
| Bagian belakang ada lubang udara untuk keluaranya udara pembakaran. |
Kedua
Untuk mendukung prinsip dari penetapan kadar abu maka sebuah tempat untuk menyimpan batubaranyapun saat dilakukan pembakaran di buat khusus. Luas pemukaanya cukup lebar supaya pembakaran sempurna.
berikut gambarnya.

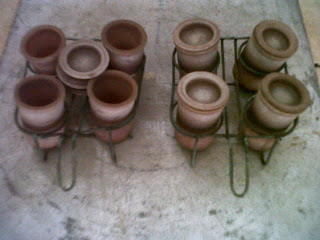

Selanjutnya untuk mendukung prinsip pengerjaan dari penetapan kadar Volatile maka dibuatkan tempat khusus juga untuk pembakaran samplenya, yaitu berupa cawan yang luas pemukaanya kecil tapi tinngi. Tujuannya supaya tidak terjadi pembakaran pada Carbonnya melainkan hanya menguapnya zat hidrokarbon alipatik saja.
Berikut Gambarannya.
Jadi itulah perbedaan tungku dan sekaligus perbedaan peralatan penetapan kadar abu dan penetapan kadar volatile matter.
Semoga bermanfaat.
